产品展示

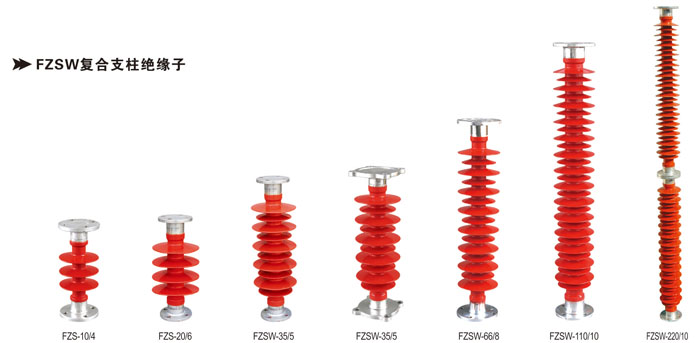

FZSW复合支柱绝缘子
产品介绍：
| 序号 |
绝缘子 型号 |
额定 电压 (kV) |
额定机械破 坏负荷 |
高度 (mm) |
绝缘 距离 (mm) |
最小公称 爬电距离 (mm) |
上附件安装尺寸 | 下附件安装尺寸 |
工频湿耐 受电压 (kV) (有效值) |
标准雷电冲 击全波耐受 电压 (kV) (有效值) |
|||||
|
弯曲 (kN) |
扭转 (kN.m) |
孔中心 圆直径 (mm) |
孔径 (mm) |
孔 数 |
孔中心 圆直径 (mm) |
孔径 (mm) |
孔数 | ||||||||
| 1 | FZSW-12/4 | 12 | 4 | / | 210 | 130 | 320 | 76 | M12 | 4 | 100 | 14 | 4 | 40 | 90 |
| 2 | FZSW-24/4 | 24 | 4 | / | 350 | 240 | 620 | 76 | M12 | 4 | 100 | 14 | 4 | 50 | 90 |
| 3 | FZSW-40.5/4 | 40.5 | 4 | 1 | 550 | 450 | 800 | 76 | M12 | 4 | 100 | 14 | 4 | 95 | 230 |
| 4 | FZSW-72.5/8 | 72.5 | 8 | 2 | 760 | 660 | 1790 | 140 | M12 | 4 | 180 | 14 | 4 | 185 | 410 |
| 5 | FZSW-126/4 | 126 | 4 | 1.5 | 1150 | 1010 | 2750 | 127 | M16 | 4 | 178 | 18 | 4 | 230 | 550 |
| 6 | FZSW-126/10 | 126 | 10 | 2.5 | 1200 | 1050 | 3150 | 140 | M12 | 4 | 225 | 14 | 4 | 230 | |
