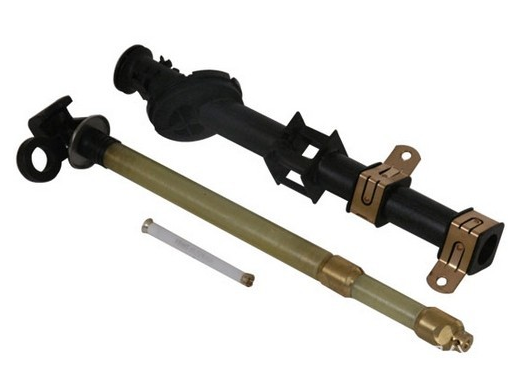

12KV油浸式高压限流熔断器
产品概述
本产品适用交流50Hz，额定电压10KV，在变压器中与其它保护电器(如：负荷开关等)配合使用，作为电力变压器及其它电力设备 的过载或短路保护。主要用于美式箱变中作后备保护用。
型号说明
基本参数
熔断器的基本参数如表1
| 型号 Type |
额定电压(KV) |
最高工作电压 (KV) |
熔断器额定电流 (KA) |
熔体额定电流 (A) |
| OFG | 10 | 12 | 125 | 63，80，100，125 |
| 200 | 160，200 |
主要技术特点
1、熔断器在规定的使用条件下，能可靠分断最小开断电流(2.5-5)ln至额定开断电流为50KA之间的任何故障电流。
2、熔断器时间-电流特性如图3，最小开断电流以上部分为虚线。
3，限流特性。
正常使用条件
断器正常使用于变压器油中，周围的温度上限不超过100℃

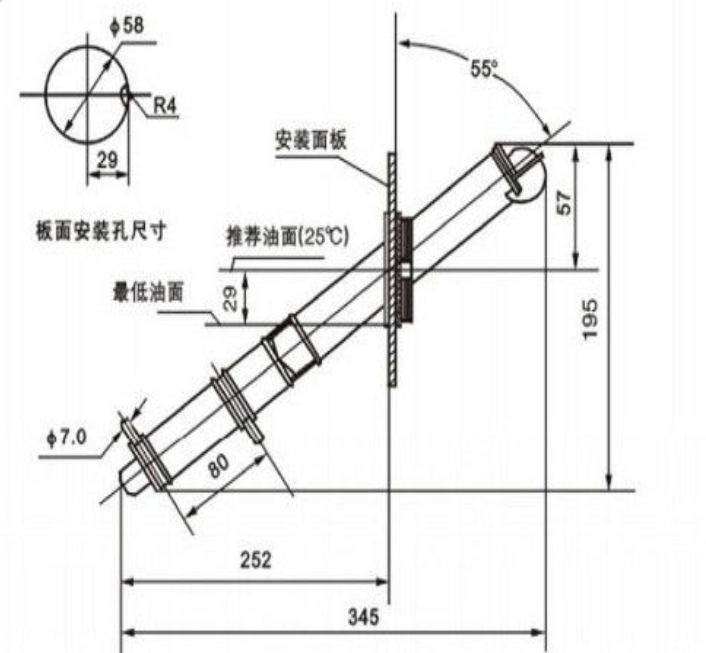

外型及安装尺寸
熔断器的外形及安装尺寸如图1所示
