RN3户内高压限流熔断器
一、概述
RN3型户内高压限流熔断器，用于电力线路的过载及短路保护。所谓线路就是熔断器在短路电流达到峰值之前就将其切断的功能。熔断特性：当通过熔断器的电流为其额定电流的1.3倍时，1小时不熔断。
二、RN3高压熔断器结构

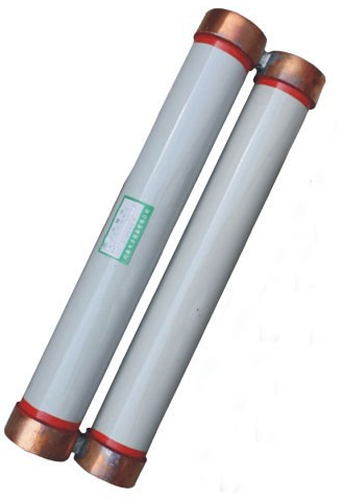

RN3型熔断器是由两个支柱绝缘子，触座，及熔丝管，座板等四部分组成。支柱绝缘子安装在座板上，触座固定在支柱绝缘子上，熔丝管则放在触座中固定，但两端的铜帽绕装在瓷管上，熔断管管内熔丝按额定电流的大小，用一根或多根熔丝绕到有棱的芯子上（额定电流小于7.5A的）或绕城螺旋形直接安装在管内（额定电流大于7.5安的）然后充填石英砂，两端铜帽用端盖压紧，用锡合牢，以保持密封。
当通过过载电流或短路电流时，熔丝立即熔断，同时产生电弧，石英砂就立即把电弧熄灭，在熔丝熔断时，弹簧的拉线也同时熔断，并从弹簧内弹出，这就指示了熔断器完成任务。
三、RN3-3~35KV高压熔断器技术数据
|
产品型号 |
RN3-3、6、10 |
RN3-15、20 |
RN3-35 |
|||
|
额定电压KV |
3 |
6 |
10 |
15 |
20 |
35 |
|
额定电流A |
0.5 |
|||||
|
三相断流容量MVA |
1000 |
|||||
|
最大开断电流KA(有效值) |
100 |
85 |
50 |
40 |
30 |
17 |
|
开断最大短路电流时，最大电流峰值A |
160 |
300 |
1000 |
350 |
850 |
700 |
|
过电压倍数 |
不超过2.5倍工作电压 |
|||||
|
熔体管电阻值 |
100±7 |
200±10 |
380±10 |
|||
|
重量kg |
5.6 |
12 |
15.6 |
|||
|
熔体管重量kg |
0.9 |
1.6 |
2.5 |
|||
四、RN3高压熔断器使用说明
●RN3型户内充石英砂熔断器，适用于：
（1）海拔高度不高于1000米。
（2）周围介质温度不高于+40℃，不低于—40℃。
●RN3型熔断器，不能在下述环境进行工作：
（1）相对湿度大于95%的户内场所。
（2）有些燃烧货爆炸危险的场所。
（3）有剧烈震动，摆动或冲击的场所。
（4）海拔高度超过2000米的地区。
（5）空气污秽地区及特殊潮湿场所。
（6）特殊场所（如用于X光线装置上）
