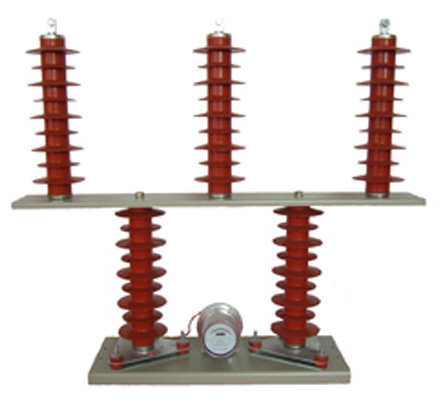

35KV户外过电压保护器
一、概述
三相组合式过电压保护器（三相组合式避雷器）是用于保护电力设备绝缘免受过电压危害的保护电器，是一种新型的避雷器，它在限制相地之间过电压的同时，又对相间过电压进行有效地限制，广泛应用于保护真空开关，旋转电机，并联补偿电容器，发电厂，变电站等等，这种组合式避雷器已运行了十几年，实践证明是一种切实可行有效限制相间过电压的措施，一台组合式避雷器可起到六台普通避雷器的作用。由于避雷器内部采用了大容量氧化锌电阻片作为主要元件，它具有良好的伏安特性和吸收过电压的能力，对保护设备能提供可靠的保护，目前已广泛为电力系统所使用。
二、执行标准
本产品执行国标GB11032-2000《交流无间隙金属氧化物避雷器》，JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、ZBK 49005-90《交流系统用有串联间隙金属氧化物避雷器》、JB/T8459-1996《避雷器产品型号编制方法》。
三、结构特点
1.外形结构小巧，绝缘耐高压，极大地利用和缩减了使用空间；
2．复合外套整体模压，具有良好的密封、防爆、防潮性能，抗漏痕、抗电蚀，耐污、憎水性好；
3.结构新颖独特，技术性能优异，电气绝缘性能好；
4.高压电缆接线，保证绝缘强度，安装灵活 ；
5.体积小，重量轻，节省占地，特别适合在开关柜内安装。
四、使用条件
1．海拔高度不大于2000m；
2．环境温度：-40℃～+40℃；
3.电源频率：48Hz～62Hz；
4．长期施加在避雷器上的工频电压不超过避雷器的持续运行电压；
5．最大风速不超过35m/s；
6．地震烈度7度及以下地区。
五．型号说明
依照国家标准JB/T8459-1996《避雷器产品型号编制方法》为：
HY □ □ □ □ – ( / ) X ( / )
| | | | | 1 2
| | | | | |----------|
| | | | | |___________特征数字
| | | | |___________________________设计序号
| | | |_______________________________使用场所
| | |___________________________________结构特征
| |_______________________________________标称放电电流
|___________________________________________产品型式
1．产品型式：YH-表示复合外套（老型号为HY）
2．结构特征：W-表示无间隙 C-表示串联间隙
3．使用场所：Z-表示电站型 R-表示保护并联补偿电容器 D-表示保护旋转电动机
4．特征数字：1-表示相对相的特征数字；2-表示相对地的特征数字
六．用户须知
1．投运前应测量保护器的电气参数，无间隙测量直流U1mA电压，有串联间隙测量工频放电电压，其值不能小于厂家规定值；
2. 无间隙保护器还应测量75%U1mA下的泄漏电流，其值不得大于50?A；
3．投运2年后应定期检测直流U1mA电压（或工频放电电压），并与投运前数值比较，变化率不应大于±5%；
4．运输，储存，开箱和安装时，不得强烈碰撞；
5. 用户如对保护器有特殊要求（如电缆线长度），可在订货时给予注明。
七．安装
参照外型结构图进行安装。在安装时首先用基础螺栓固定过电压保护器的塑料底座，底座直接固定在金属底板或底架上，四条高压电缆依照标注分别接在A.B.C端和接地端（或经放电计数器接地）。注意：为了接线方便，A.B.C端的接线相序可任意对调（A、B、C三个单元参数一样，使用无影响），但接地相单元必需直接接地或经放电计数器（或监测器）接地。
八、三相组合式过电压保护器型号对照表
目前三相组合式过电压保护器（三相组合式避雷器）正处于老型号与国家标准JB/T8459-1996《避雷器产品型号编制方法》型号的过渡期，为了便于广大用户对所购买的产品合理的选型，避免在使用中产生误解，我公司现将几种产品的型号及用途列于下表，供用户参照使用。
|
|
系统电压kV |
国家标准型号 |
目前常见的部分老型号 |
产品使用场所 |
|
|
无
间
隙
型
|
3 |
YH5WZ-5/13.5×2 |
TBP-B-3/F TDP-B-3 DGB-Z（S）-5/I |
电站型 |
|
|
6 |
YH5WZ-10/27×2 |
TBP-B-6.3/F TDP-B-6.3 DGB-Z（S）-10/I |
|||
|
10 |
YH5WZ-17/45×2 |
TBP-B-10.5/F TDP-B-10.5 DGB-Z（S）-17/I |
|||
|
35 |
YH5WZ-51/150×51/134 |
TBP-B-35/F TDP-B-35 DGB-Z-51/I |
|||
|
6 |
YH5WR-10/27×2 |
TBP-C-6.3/F TDP-C-6.3 DGB-R-10/I |
并联补偿 电容器组 |
||
|
10 |
YH5WR-17/45×2 |
TBP-C-10.5/F TDP-B-10.5 DGB-R-17/I |
|||
|
35 |
YH5WR-51/150×51/134 |
TBP-C-35/F TDP-B-35 DGB-R-51/I |
|||
|
6.3 |
YH2.5WD-8/25×8/19 |
TBP-A-6.3/F TDP-A-6.3 DGB-M-8/I |
电动机 |
保护 旋转 电机 |
|
|
10.5 |
YH2.5WD-13.5/38.7×13.5/31 |
TBP-A-10.5/F TDP-B-10.5 DGB-M-13.5/I |
|||
|
6.3 |
YH5WD-8/25×8/19 |
TBP-A-6.3/F TDP-B-6.3 DGB-M-8/I |
发电机
|
||
|
10.5 |
YH5WD-13.5/38.7×13.5/31 |
TBP-A-10.5/F TDP-B-10.5 DGB-M-13.5/I |
|||
|
13.8 |
YH5WD-17.5/53×17.5/40 |
TBP-A-13.8/F TDP-B-13.8 TDB-D-17.5/F |
|||
|
6.3 |
YH1.5WD-4.8/12 |
TDF-0-4.8F TBP-O-4.8F TDP-O-4.8F |
电 机 中性点 |
||
|
10.5 |
YH1.5WD-8/19 |
TDF-0-7.6F TBP-O-8F TDP-O-7.6F |
|||
|
有
间
隙
型 |
3 |
YH5CZ-3/9.8×2 |
TCB-Z/3 TCP-B-3 TCF-B-3 |
电站型 |
|
|
6 |
YH5CZ-7.6/22×2 |
TCB-Z/7.6 TCP-B-6.3 TCF-B-7.6 |
|||
|
10 |
YH5CZ-12.7/38×2 |
TCB-Z/12.7 TCP-B-10.5 TCF-B-12.7F |
|||
|
35 |
YH5CZ-/116×2 |
TCB-Z/35 TCP-B-35 TCF-B-35F |
|||
|
6 |
YH5CR-7.6/27×2 |
TCB-R/7.6 TCP-C-6.3 TCF-C-7.6 |
并联补偿 电容器组 |
||
|
10 |
YH5CR-12.7/38×2 |
TCB-R/12.7 TCP-R-10.5 TCF-R-12.7F |
|||
|
35 |
YH5CR-51/116×2 |
TCB-R/35 TCP-R-35 TCF-R-35F |
|||
|
6.3 |
YH2.5CD-7.6/17×2 |
TCB-D/7.6 TCP-A-6.3 TCF-B-7.6 |
电动机 |
保护 旋转 电机 |
|
|
10.5 |
YH2.5CD-12.7/29×2 |
TCB-D/12.7 TCP-B-10.5 TCF-D-12.7F |
|||
|
6.3 |
YH5CD-7.6/17×2 |
TCB-D/7.6 TCP-B-6.3 TCF-B-7.6 |
发电机
|
||
|
10.5 |
YH2.5CD-12.7/29×2 |
TCB-D/12.7 TCP-B-10.5 TCF-D-12.7F |
|||
|
13.8 |
YH5CD-17.5/36×2 |
TCB-B/13.8 TDP-B-13.8 TDF-D-17.5F |
|||
|
6.3 |
YH1.5CD-4.8/8.5 |
TCB-O/4.6 TCP-O-4.6F |
电 机 中性点 |
||
