三相组合式过电压保护器
| ■概述 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 三相组合式过电压保护器（三相组合式避雷器）是用于保护电力设备绝缘免受过电压危害的保护电器，是一种新型的避雷器，它在限制相地之间过电压的同时，又对相间过电压进行有效地限制，广泛应用于保护真空开关，旋转电机，并联补偿电容器，发电厂，变电站等，这种组合式避雷器已运行了十几年，实践证明是一种切实可行有效限制相间过电压的措施，一台组合式避雷器可起到六台普通避雷器的作用。由于避雷器内部采用了大容量氧化锌电阻片作为主要元件，它具有良好的伏安特性和吸收过电压的能力，对保护设备能提供可靠的保护，目前已广泛为电力系统所使用。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■执行标准 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 本产品执行国标GB11032-2000《交流无间隙金属氧化物避雷器》, JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》、JB/T8459-1996《避雷器产品型号编制方法》。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■结构特点 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1．外形结构小巧，绝缘耐高压，极大地利用和缩减了使用空间； 2．复合外套整体模压，具有良好的密封、防爆、防潮性能，抗漏痕、 抗电蚀，耐污、憎水性好； 3．结构新颖独特，技术性能优异，电气绝缘性能好； 4．高压电缆接线，保证绝缘强度，安装灵活 ； 5．体积小，重量轻，节省占地，特别适合在开关柜内安装。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■使用条件 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1.海拔高度不大于2000m（大于2000m订货时需告知）； 2.环境温度：-40℃～+40℃； 3．电源频率：48Hz～62Hz； 4.长期施加在避雷器上的工频电压不超过避雷器的持续运行电压； 5.最大风速不超过35m/s； 6.地震烈度7度及以下地区。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■三相组合式过电压保护器的使用选择 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
三相组合式过电压保护器分为无间隙型和有串联间隙型，使用上的区别为：对无间隙型过电压保护器而言，只要系统上有过电压，都能很好吸收和抑制；而有间隙型过电压保护器，只有系统上过电压的能量达到击穿过电压保护器中串联间隙而使其放电时，有间隙型过电压保护器才会动作。 所以在选型上建议用户：常规情况下选择无间隙型过电压保护器，系统拢动电压过大或开关频繁分合的场所选择有间隙型过电压保护器为宜。 为了方便 客户的各种使用场合，我公司投入了较大的开发力度，开发出多种组合式过电压保护器及配套仪器，供用户选择。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

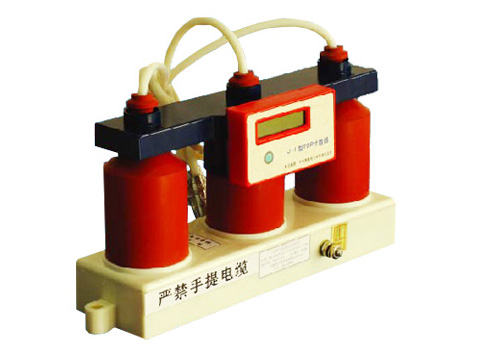

| 3~35kV户内型电压保护器及附带组合式过电压监测器面板安装，同时显示年、月、日、时、分、及各相动作次数，30组数据电脑芯片存储。 (型号后缀特片字母“BJ” ) 3~35kV户外型电压保护器及附带过电压在线监测器或放电计数器(型号后缀特片字母“BJ”或“BF”) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■三相组合式过电压保护器型号对照表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 目前三相组合式过电压保护器（三相组合式避雷器）正处于老型号与国家标准JB/T8459-1996《避雷器产品型号编制方法》型号的过渡期，为了便于广大用户对所购买的产品合理的选型，避免在使用中产生误解，我公司现将市场常用的型号及用途列表如下，供用户参照使用。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
国家标准型号与市场
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
