ZW8-12/M永磁高压真空断路器
ZW8-12M永磁真空断路器系列型号：
ZW8-12M/630-12.5
ZW8-12M/630-20 ZW8-12M/T630-12.5 ZW8-12M/T630-20 ZW8-12G/630-12.5
ZW8-12G/630-20 ZW8-12G/T630-12.5 ZW8-12G/T630-20 ZW8-12/1250-20
ZW8-12/1250-25 ZW8-12G/1250-20 ZW8-12G/1250-25 ZW8-12M/630-20
ZW8-12P/630-20
ZW8-12M永磁真空断路器产品概述：
ZW8型永磁高压真空断路器ZW8-12M/630-20(以下简称断路器)是三相交流50Hz，适用于额定电压为7.2～12kV的户外高压开关设备。断路器符合国标GB1984《高压交流断路器》及专业标准JB3855《3.6～40.5kV户外交流高压真空断路器》和相关的IEC标准。常供工矿企业、发电厂以及变电站作电气设备的控制和保护之用，并适用于频繁操作的场所。断路器具有多次开断和快速重合闸的能力。

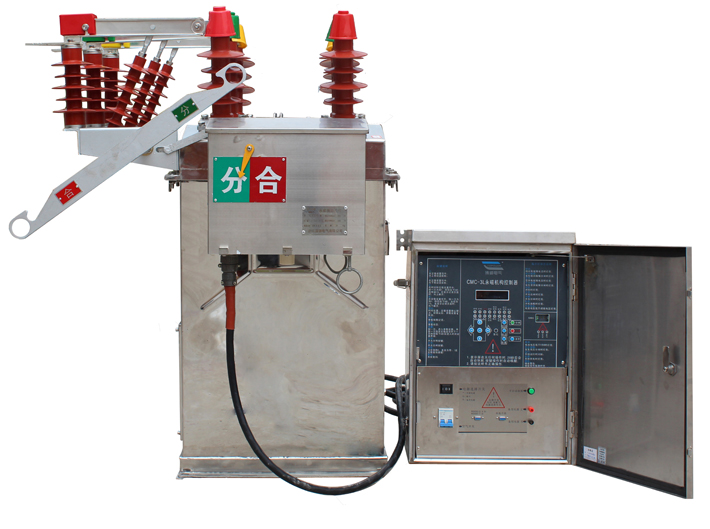

ZW8型永磁高压真空断路器ZW8-12M/630-20，是我公司自主研发的一种综合保护户外智能开关。它主要由真空断路器本体和控制器的及外置电压互感器三大部分组成，三者通过航空插座及户外密封电缆进行电气连接，具有故障检测功能，保护控制功能和通讯功能，能可靠判断、检测开关进、出线侧的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。
断路器采用永磁操动机构，断路器机械寿命为3万次,3万次之内无需检修、调整，实现了高可靠，长寿命。

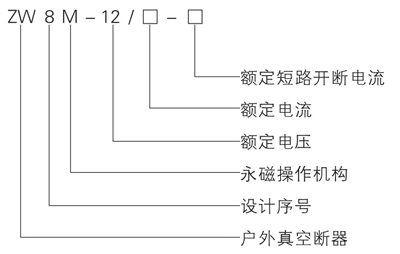

ZW8-12M永磁真空断路器型号及含义：
ZW8-12M永磁真空断路器产品主要特性：
环氧树脂固体绝缘、无油、无SF6、对环境无危害
真空开断、纵向磁场灭弧、稳定可靠
进口户外专用型环氧树脂，耐紫外线、防闪络，不易老化
永磁操作机构，免维护，可长期可靠工作
双稳态永磁机构，不会退磁，可永久使用
机械寿命最少可以达到20000次以上
结构紧凑、体积小、重量轻，便于安装和运输
箱体经过特殊处理，无锈蚀，可保持外形持久美观(可选用不锈钢箱体)
采用高智能型微机控制器，提供多种功能，可满足用户的各种要求
可配FTU实现远方控制、监视以及实现SCADA功能
ZW8-12M户外永磁高压真空断路器应用与特点
ZW8-12M户外真空断路器采用CT23型弹簧储能式操动机构、可实现电动储能，电动分、合闸，亦可实现手动储能和手动分、合闸。
ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
一、应用与特点：
ZW8-12户外真空断路器采用CT23型弹簧储能式操动机构、可实现电动储能，电动分、合闸，亦可实现手动储能和手动分、合闸。
ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
二、使用环境条件：
环境温度：上限+40t下限-30。C
海拔高度：《1000m
风压：≤700Pa（相当风速34m／s）
空气污秽程度：III级
无经常性剧烈震动
三、组成结构：
1）整体结构为三相共箱式
2）真空灭弧室
3）弹簧操动机构
4）绝缘系统
5）导电回路
6）箱盖、箱体
7）密封件
四、产品特点：
1）根据用户需要可安装50／5，100／5，200／5，400／5，630／5电流互感器外绝缘采用高压硅橡胶套管内绝缘为复合绝缘
2）内置多抽头电流互感器可作为过电流保护之用
3）采用双绕组电流互感器可作为保护和计量用
4）若加装电压互感器、自动重合控制器、自动分段控制器，可实现配电保护自动化和“四遥”
（遥测、遥信、遥控、遥调）功能加装了复合控制器（消除合闸涌流）。
5）可加装隔离开关
五、订货须知：
订货时用户需提供下列技术资料：
1）断路器型号、名称、数量。
2）额定电流，额定短路操作电流。
3）操作方式、操作电压。
4）配备电流互感器电流比。
5）使用场合。
六、外形及安装尺寸
七、使用环境条件：
1、周围空气温度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m／s)
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25度；
7、相对湿度：日平均不大于95％，月平均不大于90％
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
八、售后服务：
我公司本着优质、高效、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑重承诺如下：
1.我厂出售的所有产品最低保修期为一年，部分产品保修三年。保修期内免费上门维修(人为因素或不可抗拒的自然现象所引起的故障或破坏除外)。
2.在接到报修通知后，七个工作日内赶到现场并解决问题。
3.用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。
4.用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法律法规执行。
5.在保修期内，以下情况将实行有偿维修服务;
(1)由于人为或不可抗拒的自然现象而发生的损坏。
(2)由于操作不当而造成的故障或损坏。
(3)由于对产品的改造、分解、组装而发生的故障或损坏.

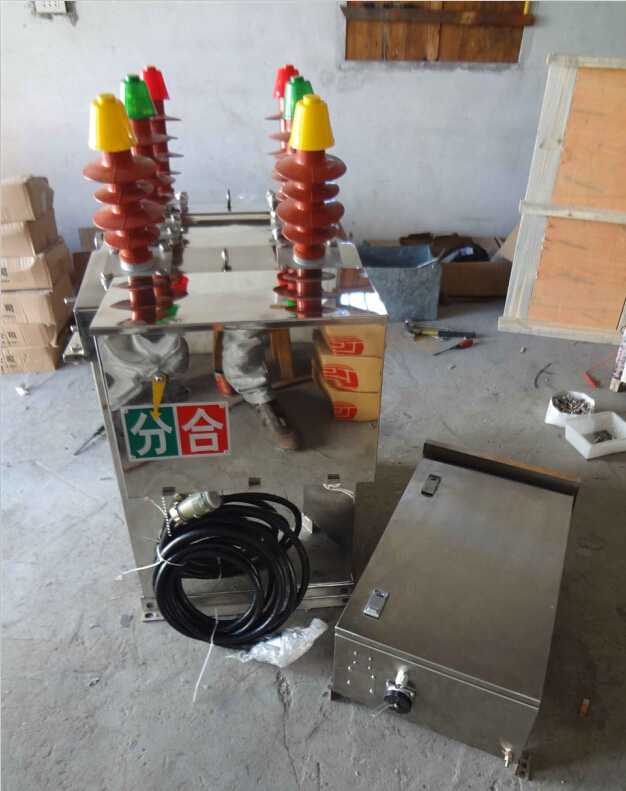

九、产品生产实景图：
