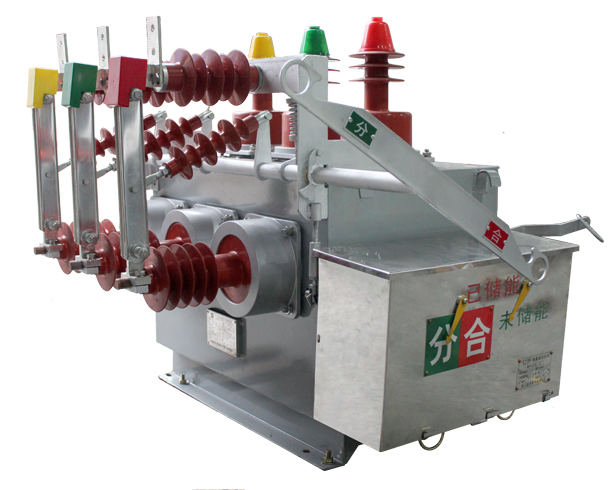

ZW10SDY(12)-12型高压双电源互投装置
|
一.概述
ZW10Q(12)-12型高压双电源互投装置（以下简称装置）是由一台高压真空断路器和智能控制器两部分组成。应用于交流50赫兹、额定电压12KV以下、额定电流至630A的双路电源供电系统中，当一路电源发生停电或欠压时自动切换到另一路正常电源供电，可靠保证供电的连续性。同时具有短路及过流等保护互锁功能，有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障停电时,切换装置可以完成与备用电源的自动切换,以保证可靠性和安全性。也可根据负载的需要进行两路电源之间的选择切换。特别适用于不允许断电的重要场所,作为保证连续供电的重要电气控制装置。为新一代设计新颖、性能完善、安全可靠、自动化程度高、使用范围广的自投自复型双路电源自动切换产品。产品在设计上保证了两路高压电源的完全隔离，同时采用完善可靠的机械和电气连锁，因此具有非常高的安全性和可靠性。该产品适用于对供电可靠性和安全性要求较高的双电源电力用户，作为双电源供电系统的控制和保护设置。
产品广泛使用于油田、矿山、冶金、化工、铁路、通讯、机械等10kV配电线路，工矿企业10kV线路。
二.符合标准
3.1
IEC 60947-1 总则
3.2
IEC 60947-6-1 (1989) <<自动转换开关电器>>
3.3
GB 14048.11
3.4
IEC 60947-2 GB14048.2 <<断路器>>
三.正常工作条件
4.1周围空气温度上限值不超过+55℃,下限值不超过-25℃。
4.2安装地点的海拔高度不超过2000米。
4.3大气的相对湿度在周围空气温度为+40℃的时不超过50%，在较低的温度下可以有较高的湿度;最湿月的
月平均最低温度为+25℃时,平均最大相对湿度为90%,并考虑到因湿度变化发生在产品表面的凝露。
4.4污染等级为三级。
4.5运行地点无强烈震动和冲击,无腐蚀金属和破坏绝缘的有害气体,无严重尘埃,无导电微粒和爆炸危险物质。
四.主要技术参数
五.智能控制器：
1.控制器主要技术参数：
额定电压：AC220V允许偏差-15%~+10%；
额定频率：50HZ允许偏差-5%~+5%；
波形畸变<10%
机械寿命：（N-R-N循环）为10000次
过流可调范围：4-7A
速断可调范围：7-16A
2.产品特点
配有LCD显示屏、故障报警;
抗干扰能力强、精度高;
保护功能齐全;
自动启动往复切换;
切换时间延时可调、动作时间准确;
手动自动和无线遥控分、合闸功能;
防涌流、防过流、体积小、分断高、结构紧凑、外形美观;
防腐性能好,供电可靠;
无噪音运行,节能低耗,安装方便操作简单,稳定性能高。
3.性能特点
本装置其控制功能见下表:在自动控制状态下,电源正常时应由常用电源供电,当常用电源出现异常时,经一定的延时后自动切换至备用电源供电;当常用电源恢复正常后,经一定的延时后自动返回到常用电源供电。
注: Q1---常用电源投退刀闸
Q2---备用电源投退刀闸。
切换动作延时（0～999S，用户无特殊要求时出厂整定在10S）。
返回动作延时（0～999S，用户无特殊要求时出厂整定在10S）。

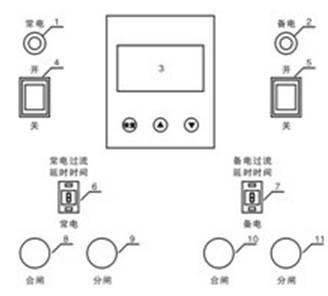

六.控制器面板说明
1.常电保险管座
2.备电保险管座 3.LCD显示屏
4.常电开关 5.备电开关
6.常电过流延时时间调节按键 7.备电过流延时时间调节按键（未使用）
8.常电合闸解锁按钮（指示灯：红） 9.常电分闸按钮（指示灯：绿）
10.备电合闸解锁按钮（指示灯：红） 11.备电分闸按钮（指示灯：绿）
严禁在装置中高压真空断路器合闸的情况下，手动拉动投退刀闸摇臂进行切换操作！！！
注：在单真空断路器，双刀闸投送型双电源互投装置中，智能控制器的备电过流延时时间调节不使用，常电过流延时时间调节用于终级输出的故障保护，故只需一套保护系统即可。
智能控制器安装尺寸图

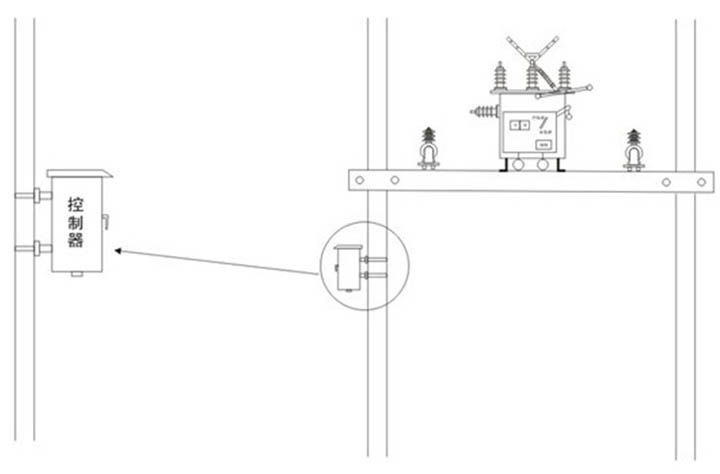

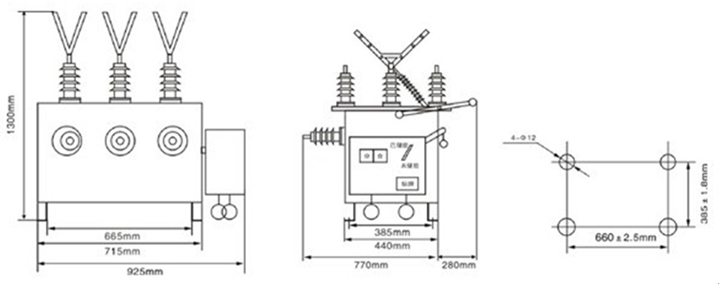

注：高压互投装置和高压PT安装时，请按高压安全绝缘距离隔离安装。高压侧所用电缆必须采用相应电压等级高压电缆，且遵循相关安全绝缘距离规定走线。所有设备外壳必须安全可靠接地。低压侧电缆也需注意安全绝缘距离布线。
注：高压互投装置安装时，请按高压安全绝缘距离隔离安装。高压侧所用电缆必须采用相应电压等级高压电缆，且遵循相关安全绝缘距离规定走线。所有设备外壳必须安全可靠接地。低压侧电缆也需注意安全绝缘距离布线。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
