FN5-12户内高压负荷开关
一、产品概述
FN5-12R（L）系列户内交流高压负荷开关-熔断器组合器是我公司引进国外先进技术，结合我国的供电要求，自行设计研制面成的。该产品经长期的试运行考核，性能达到IEC420《交流高压负荷开关-熔断器组合电器》（1990版）和GB3840《3-63kV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小，重量轻，可用于环网柜和箱式变电站，广泛应用于12kV线路的电能分配，并有效地避免了设备的缺相运行。
该产品的研制成功填补了国内空白，可实现开关、隔离和接地三功能。
二、产品用途
FN5-12R（L）型户内交流高压负荷开关-熔断器组合电器亦称带脱扣装置负荷开关（以下简称开关），适用于50Hz，额定电压6-12kV的网络中，可开断负荷电流、过载电流及短路电流，本负荷开关配用CS6-I型手动操动机构，本产品专用的CS手动机构。
三、使用环境
海拔不超过1000m；
周围空气温度：上限+40℃、下限-25℃；
相对湿度，日平均值不大于95%，月平均值不大于90%（+25℃）；
周围空气应不受腐蚀性、可燃性气体等明显污染；
无经常性的剧烈运动。
四、技术参数
1、负荷开关-熔断器组合电器的技术参数见下表：
| 序号 | 名称 | 单位 | 参数 |
| 1 | 额定电压 | kV | 12 |
| 2 | 最高工作电压 | kV | 12 |
| 3 | 额定频率 | Hz | 50 |
| 4 | 额定电流 | A | 100 |
| 5 | 额定短路开断电流 | kA | 50 |
| 6 | 1min工频耐受电压（有效值）对地、相间/隔离断口 | kA | 42/48 |
| 7 | 雷电冲击耐受电压（峰值） | kV | 75/85 |
| 8 | 熔断件撞击输出能量 | kg | =5 |
2、组合电器所配负荷开关的技术参数见下表：
| 序号 | 名称 | 单位 | 参数 |
| 1 | 额定电压 | kV | 12 |
| 2 | 最高工作电压 | kV | 12 |
| 3 | 额定频率 | Hz | 50 |
| 4 | 额定电流 | A | 630 |
| 5 | 额定负载有功负载开断电流 | A | 630 |
| 6 | 5%额定有功负载开断电流 | A | 31.5 |
| 7 | 额定电容开断电流 | A | 10 |
| 8 | 额定电感开断电流 |
A |
40 |
| 9 | 额定转移电流 | kA | 1.3 |
| 10 | 额定短时耐受电流 | kA | 20 |
| 11 | 额定峰值耐受电流 | kA | 50 |
| 12 | 机械寿命 | 次 | 2000 |

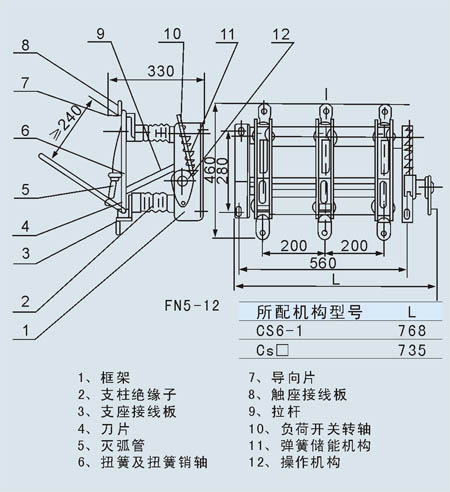

五、外形及安装尺寸图
