五、技术数据
|

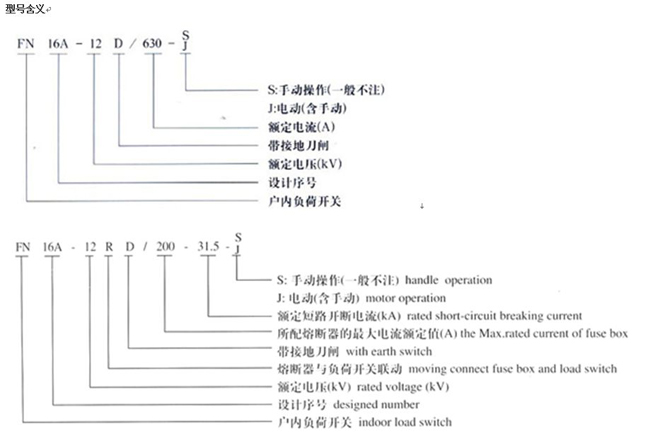

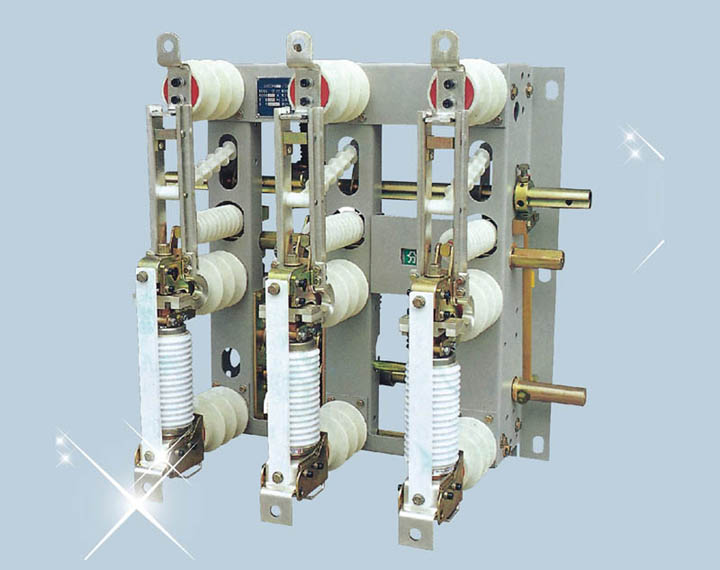

1.FN16A-12D/630型负荷开关-熔断器组合电器组合电器的技术参数见表1:
|
序号
|
项目
|
单位
|
参数
|
1
|
额定电压及最高工作电压
|
KV
|
12
|
2
|
额定频率
|
Hz
|
50
|
3
|
额定电流
|
A
|
630
|
4
|
额定有功负载开断电流
|
A
|
630
|
5
|
额定闭环开断电流
|
A
|
630
|
6
|
5%额定有功负载断电流
|
A
|
31.5
|
7
|
额定电缆充电开断电流
|
A
|
10
|
8
|
额定电容开断电流
|
A
|
400
|
9
|
额定空载变压器开断电流
|
|
1600VA变压器空载电流
|
10
|
1min 工频耐受电压(有效值)对地、相间、真空断口/隔离断口
|
KV
|
42/48
|
11
|
全波雷电冲击耐受电压(峰值)对地、相间、真空断口/隔离断口
|
KV
|
75/85
|
12
|
额定短时耐受电流(热稳定)
|
KVIS
|
20/3
|
13
|
额定峰值耐受电流(动稳定)
|
KV
|
50
|
14
|
额定短路关合电流
|
KV
|
50
|
15
|
额定电流开断次数
|
次
|
10000
|
16
|
机械寿命
|
次
|
10000
|
17
|
触头允许磨损累计厚度
|
mm
|
3
|
18
|
分合盏操作力距(力)
|
|
120(240)
|
19
|
额定分闸操作电压/电流
|
V/A
|
~220/0.5
|
20
|
额定分闸操作电压/电流
|
V/A
|
~220/3
|
|
2.FN16A-12RD/200-31.5负荷开关-熔断器组合电流的技术参数见表2:
|
序号
|
项目
|
单位
|
参数
|
1
|
额定电压及最高工作电压
|
KV
|
12
|
2
|
额定频率
|
Hz
|
50
|
3
|
熔断器最大额定电流
|
A
|
200
|
4
|
额定转移电流
|
A
|
3150
|
5
|
熔断管触发开关的分闸时间
|
ms
|
310+5
|
6
|
额定短路开断电流(预期有效值)
|
KA
|
31.5
|
7
|
额定短路开断关合电流(预期峰值)
|
KA
|
80
|
8
|
1min工频耐受电压(有效值)对地、相间、真空断口/隔离断口
|
KV
|
42/48
|
9
|
雷电冲击耐受电压(峰值)对地、相间、真空断口/隔离断口
|
KV
|
75/85
|
10
|
熔断器撞击输出能量
|
J
|
2-5
|
|
3.隔离开关装配技术参数见表3:
|
序号
|
项目
|
单位
|
参数
|
1
|
三相刚合位置不同期
|
mm
|
≤3
|
2
|
各相刚合位置偏斜
|
mm
|
≤2
|
3
|
触刀正压力
|
N
|
200±20
|
4
|
触刀最后分离点到静触头最小距离
|
mm
|
≥
|
5
|
静触头与上支架间主回路电阻
|
υΩ
|
≤100
|
|
4.FN16A/12RD/200-31.5型组合电器的配熔断器的技术阐述见表4.
|
型号
|
额定电压
|
熔断器额定电流
|
额定开断电流
|
熔体额定电流
|
SDLAJ,XRNT□
|
12
|
40
|
50
|
6.3,10,16,20,25,31.5,40
|
SDLAJ,XRNT□
|
100
|
50,63,71,80,100
|
SDLAJ,XRNT□
|
125
|
125
|
德国SIBA公司
|
12
|
200
|
40
|
160,200
|
|
5.真空灭弧室装配调整的技术参数见表5:
|
序号
|
项目
|
单位
|
参数
|
1
|
触头开距
|
Mm
|
≤8+10
|
2
|
超行程(表现在超行程弹簧上)
|
mm
|
≤5+10
|
3
|
平均合闸速度
|
m/s
|
06±0.2
|
4
|
平均分闸速度
|
m/s
|
1±0.2
|
5
|
三相触头分、合闸不同期性
|
ms
|
≤2
|
6
|
触头合闸弹跳时间
|
ms
|
≤2
|
7
|
带电体之间及相对地距离
|
mm
|
≥125
|
8
|
上,下支架间主回路电阻
|
υΩ
|
≤60
|
|
6.接地开关的技术参数见表6:
|
序号
|
项目
|
单位
|
参数
|
1
|
触头压力
|
N
|
200±200
|
2
|
接触面积
|
|
应大于视在面积的2/3
|
3
|
三相刚合位置不同期
|
mm
|
≤3
|
4
|
各相刚合位置偏斜
|
mm
|
≤1.5
|
5
|
关合速度
|
m/s
|
≥2.5
|

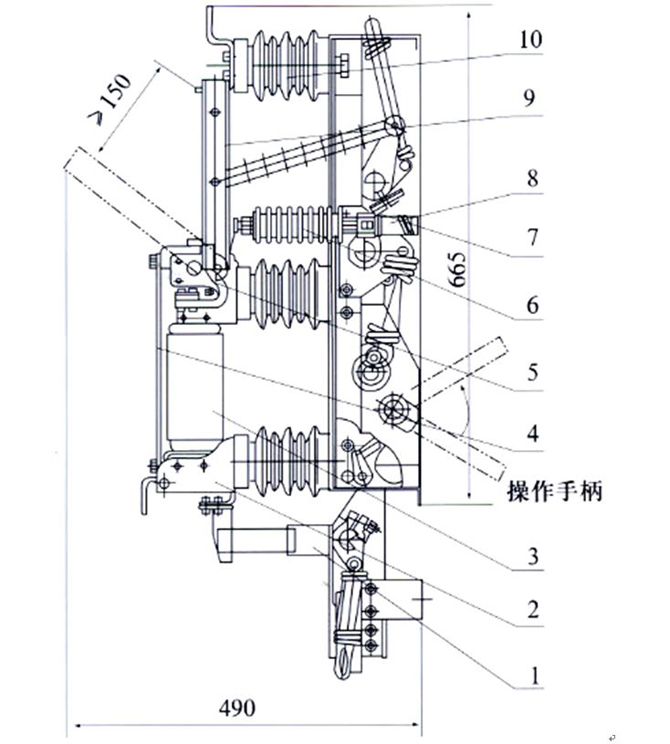

六、外形图
|

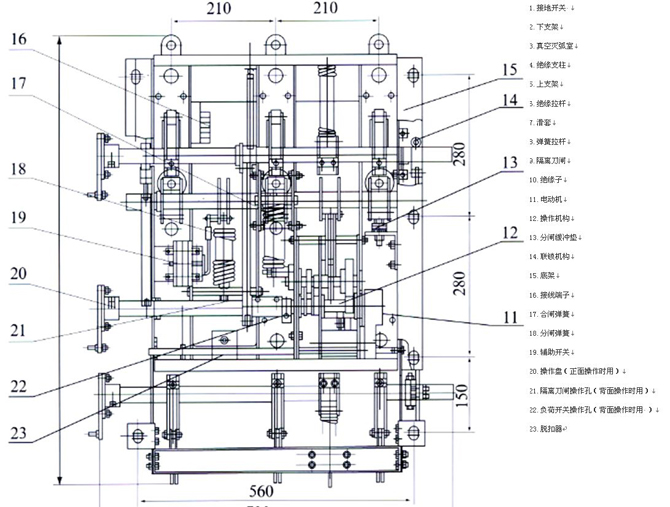

图1 FN16A-12D/630负荷开关的外形及安装尺寸

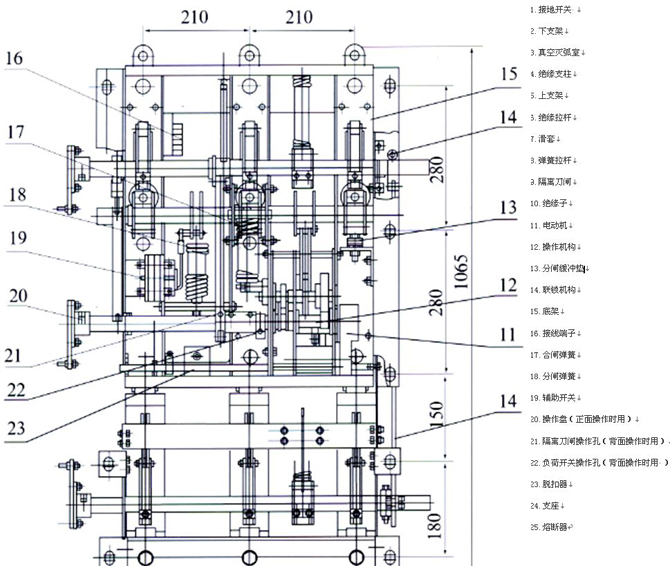

图2FN16A-12RD/200-31.5型负荷开关-熔断器组合电器的外形及安装尺寸

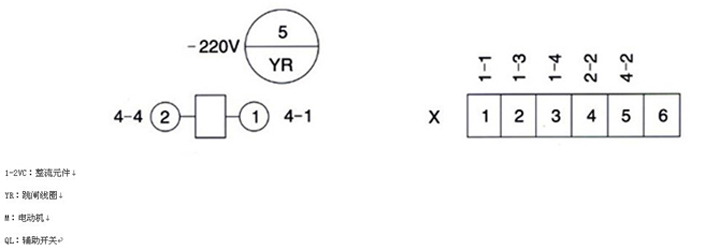

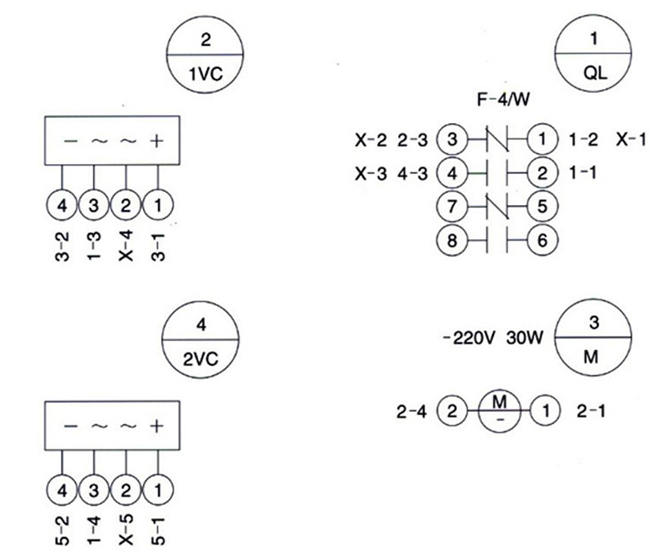

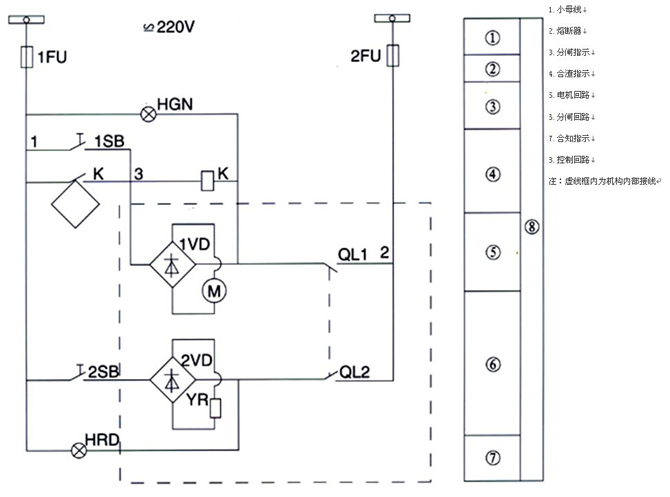

负荷开关和组合电器的控制回路
|
|
|
|
|
